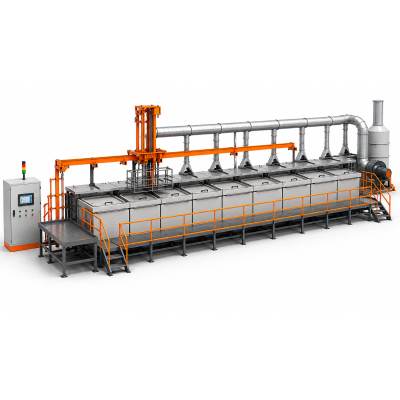

Лінія фосфатування ЛНАП-12

Лінія фосфатування призначена для комплексної хімічної та електрохімічної обробки металевих виробів із нанесенням антикорозійного фосфатного покриття. Обладнання включає повний технологічний цикл: знежирення, промивання, травлення, нейтралізацію, фосфатування та фінішну обробку. Лінія оснащена автоматизованою системою керування на базі ПЛК, витяжною вентиляцією, системою контролю температури та рівня розчинів, що забезпечує стабільність технологічного процесу та високу якість покриття.

Основне обладнання:

• Електрична шафа управління — 1 шт
• Сушка конвекційна з нержавіючої сталі з утепленням — 1 шт
• Каркас металевий — 1 к-т
• Електрообладнання — 1 к-т
• Система вентиляції — 1 к-т
• Автооператор — 1 шт
• Стіл завантаження — 1 шт
• Бак очищення від масла — 1 шт
• Фільтр ФВГ — 1 шт
• Фільтр-апарат — 1 шт
• Перетворювач напруги 15В 400А — 1 шт

Технологічні ванни (2000×800×800 мм)

• Ванна електрохімічного знежирення (з фільтром- маслозбірником) — 1 шт
• Ванни гарячого промивання — 2 шт
• Ванни холодного промивання — 4 шт
• Ванна травлення — 1 шт
• Ванна нейтралізації — 1 шт
• Ванна обробки мильним розчином — 1 шт
• Ванна фосфатування — 1 шт
• Ванна промаслювання — 1 шт

Конструктивні особливості

• Наявність технологічних кришок на всіх ваннах
• Технологічна решітка з нержавіючої сталі у ванні фосфатування

Металоконструкції:

• Трапи для переміщення персоналу
• Сходи для виходу на трап
• Стійки для завантаження та розвантаження деталей
• Рами-підвіски для транспортування деталей по лінії
• Матеріал конструкцій — корозійностійкий

Система витяжної вентиляції

• Бортові відсмоктувачі
• Збірний магістральний витяжний повітропровід вздовж лінії
• Пристрої регулювання тиску (поліпропілен PP)
• Фільтр ФВГ
• Вентилятор

Електрообладнання та автоматизація

• Шафа управління на базі ПЛК
• Пускозахисна апаратура для всього електрообладнання
• Автоматичне регулювання нагріву ванн
• Автоматичне підтримання температури ванн
• Автоматичний контроль рівня розчину у ваннах

Технічна документація

• Керівництво з експлуатації
• Схема електрична
• Паспорт обладнання
