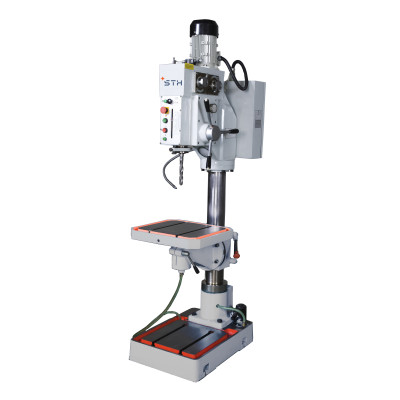

Вертикально-свердлильний верстат STH S-Drill H30
Є в наявності
Код товару: S-Drill H30
204 900 ₴
Отримайте консультацію
Розширена гарантія
Додаткові 6 місяців гарантії від нашої кампанії
Збільшена гарантія - ми впевнені в якості продукції, яку поставляємо, тому пропонуємо своїм клієнтам додаткові 6 місяців гарантії від нашої компанії до стандартного гарантійного терміну від заводу-виробника. На весь асортимент, який Ви можете знайти у нас на сайті.
Перевірений виробник
Ми були на виробництві і перевірили його
Тільки перевірене обладнання - ми постачаємо обладнання тільки тих виробників, заводи яких ми відвідували і переконалися в тому, що їхня якість варта Вашої уваги
Професійний сервіс
Гарантуємо якісне и оперативне обслуговування
Професійний сервіс - наша команда надає якісне сервісне обслуговування на всіх етапах життя Вашого обладнання: встановлення та налаштування, гарантійне та післягарантійне обслуговування і ремонт.
Характеристики
Вертикально-свердлильний верстат STH S-Drill H30
Тип верстату
Верстат вертикально-свердлильний
Клас точності
H
Макс. діаметр свердління в сталі, мм
30
Макс. діаметр нарізаємої різьби в сталі, мм
М20
Конус шпинделя
КМ3
Мін. частота обертання шпинделя, об/хв
65
Макс. частота обертання шпинделя, об/хв
2600
Кількість швидкостей обертання шпинделя
12
Потужність шпинделя, кВт
1.1
Ширина столу, мм
440
Довжина столу, мм
500
Відстань від осі шпинделя до напрямної, мм
320
Відстань від стола до кінця шпинделя, мм
550
Діаметр колони, мм
120
Хід шпинделя, мм
135
Кількість подач
3
Мін. робоча подача, мм/хв
0,1
Макс. робоча подача, мм/хв
0.3
Підключення до електромережі, В
380
Габарирна довжина (Д), мм
1080
Габаритна ширина (Ш), мм
620
Габаритна висота (В), мм
2050
Маса нетто, кг
500
Опис
Вертикально-свердлильний верстат STH S-Drill H30
Вертикально-свердлильний верстат STH S-Drill H колонного типу – спроектовані та розроблені для обробки деталей невеликого та середнього розмірів. Верстат використовується для виконування таких операцій, як: зенкування, розгортання, нарізування різьб та багато інших операцій обробки отворів.
Головною перевагою моделі S-Drill H є можливість налаштування робочого столу для різних видів деталей. Налаштування робочого столу відбувається, як по висоті так і є можливість нахилу стола та також обертання стола навколо колони. Можливість змінювати розташування робочого столу збільшує перелік технологічних операцій обробки деталі.
Верстат вертикально-свердлильний колонного типу лінійки S-Drill Н спроектованим таким чино, що має ручки керування та кнопки керування в зоні швидкого виконування операцій в процесі роботи верстата.
Надійне та професійне виготовлення верстата гарантує безпечну роботу верстата у відповідності до нормативно-правових документів по охороні праці (НПАО).
Верстат моделі S-Drill H пройшов випробування на геометричну точність у відповідності до:
- ISO 2772:2023 – Умови випробування вертикально-свердлильних верстатів. Перевірка точності
- ISO 230-1:2012 – Норми та правила випробувань метало ріжучих верстатів, Часина 1. Геометрична точність верстатів працюючих на холостому ходу або на фінішних операціях
- ISO 230-11:2018 – Норми та правила випробувань верстатів. Частина 11. Вимірювальні інструменти, які використовуються при перевірці геометричних випробувань верстатів.
| п. | Найменування | п. | Найменування |
| 1 | Опора столу | 9 | Ручка зміни швидкості шпинделя 2 |
| 2 | Ручку зміни глибини обробки | 10 | Затиск інструменту |
| 3 | Гвинт фіксації контролю глибини | 11 | Аварійна зупинка |
| 4 | Колесо-ручка ручної подачі | 12 | Кнопка зміни інструменту |
| 5 | Кнопка зупинки подачі шпинделя | 13 | Витягування інструментуя |
| 6 | Ручка встановлення подачі | 14 | Індикатор |
| 7 | Подача ЗОР | 15 | Ручка регулювання столу |
| 8 | Ручка зміни швидкості шпинделя 1 | 16 | Фіксатор столу |
Верстат виготовлений Sartec Holding для України та має всі позначення на верстаті на українській мові. За бажанням, мова позначень на верстаті можна змінити по перед замовленню. Для цього потрібно звернутись до компанії STH.
Оправка КМ3
Свердлильний патрон
(В18/ Ф3-Ф16 мм)
Свердлильний патрон
(В18/ Ф3-Ф16 мм)
Клин для витягування інструменту
(КМ2, КМ3)
(КМ2, КМ3)
Перехідні втулки
КМ3/КМ2
КМ3/КМ2
КМ3/КМ2
КМ3/КМ2
Набір кріплення верстата
Захист робочої зони
Лещата для кріплення деталі
