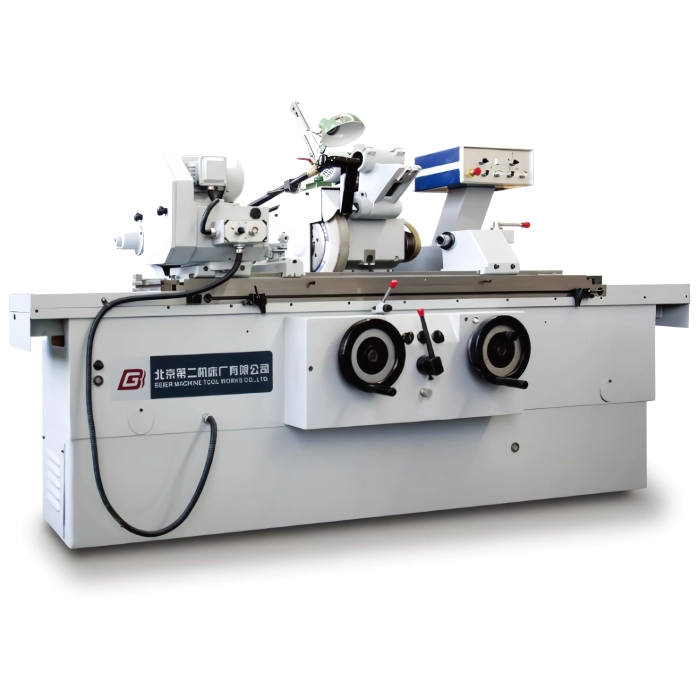

Cylindrical grinding machine BEIER M1420E-500
Out Of Stock
Product code: M1420E-500
Get consultation
Extended warranty
An additional 6 months warranty from our campaign
Extended warranty - we are confident in the quality of the products we supply, so we offer our customers an additional 6 months warranty from our company to the standard warranty period from the manufacturer. For the entire range, which you can find on our website.
Proven manufacturer
We were on the production floor and checked it out
Only tested equipment - we only supply equipment from manufacturers whose factories we have visited and made sure that their quality is worth your attention.
Professional service
We guarantee quality and prompt service
Professional service - our team provides quality service at all stages of your equipment's life: installation and setup, warranty and post-warranty service and repair.
Characteristics
Cylindrical grinding machine BEIER M1420E-500
Бренд
BEIER
Виробник
BEIER MACHINE TOOL WORKS CO., LTD
Габаритна висота (В), мм
2100
Габаритная длина (Д), мм
3500
Габаритная ширина (Ш), мм
2000
Діаметр посадкового отвору круга, мм
203
Діаметр шліфувального круга, мм
400
Загальна споживча потужність, кВт
6,6
Кількість шліфувальних шпинделів, шт
1
Конус в патроні
КМ4
Конус задньої бабки
КМ4
Мін. внутрішній діаметр обробки, мм
13
Мін. діаметр внутрішліфувального круга, мм
280
Мін. діаметр зовнішньої обробки, мм
8
Мін. діаметр шліфовки на люнеті, мм
10
Мін. довжина шліфування на люнеті, мм
100
Мін. кут повороту столу, °
-9
Мін. поздовжні робочі подачі, мм/хв
100
Мін. частота обертання внутрішліфувального шпинделя, об/хв.
9245
Мін. частота обертання деталі, об/хв.
63
Макс. повороту столу, °
9
Макс. внутрішній диаметр обробки, мм
80
Макс. внутрішня довжина обробки, мм
125
Макс. діаметр зовнішньої обробки
200
Макс. довжина зовнішньої обробки в центрах, мм
500
Макс. маса заготовки в патроні, кг
30
Макс. маса заготовки в центрах, кг
50
Макс. переміщення супорта, мм
150
Макс. поздовжні робочі подачі, мм/хв
3000
Макс. частота обертання внутрішліфувального шпинделя, об/хв.
14848
Макс. частота обертання деталі, об/хв.
500
Макс. частота обертання шліфувального шпинделя, об/хв.
1673
Макс. швидкість різання, м/с
35
Масса оборудования, кг
2500
Модель
M1420E-500
Напруга мережі живлення, В
380
Об"єм бака МОР, л
130
Об"єм бака станції гідропривода, л
140
Округлость при обробці, мм
0,0015
Потужність внутрішліфувального шпинделя, кВт
0,55
Потужність головного приводу, кВт
4
Потужнісь шпинделя обертання деталі, квт
0,75
Потужнсть насоса системи МОР, кВт
0,125
Потужнсть привода гідравліки, кВт
1,1
Продуктивність насоса системи МОР л/хв
14
Страна изготовитель
Китай
Тип верстату
Верстат круглошліфувальний
Фазність мережі живлення
3
Хід пінолі задньої бабки, мм
25
Циліндричність зовнішньої поверхні, мм
0,005
Частота мережі живлення, Гц
50
Ширина шліфувального круга, мм
32
Шорсткість зовнішньої поверхні (Ra), мкм
0.32
Шорсткість внутрішньої поверхні (Ra), мкм
0.04
